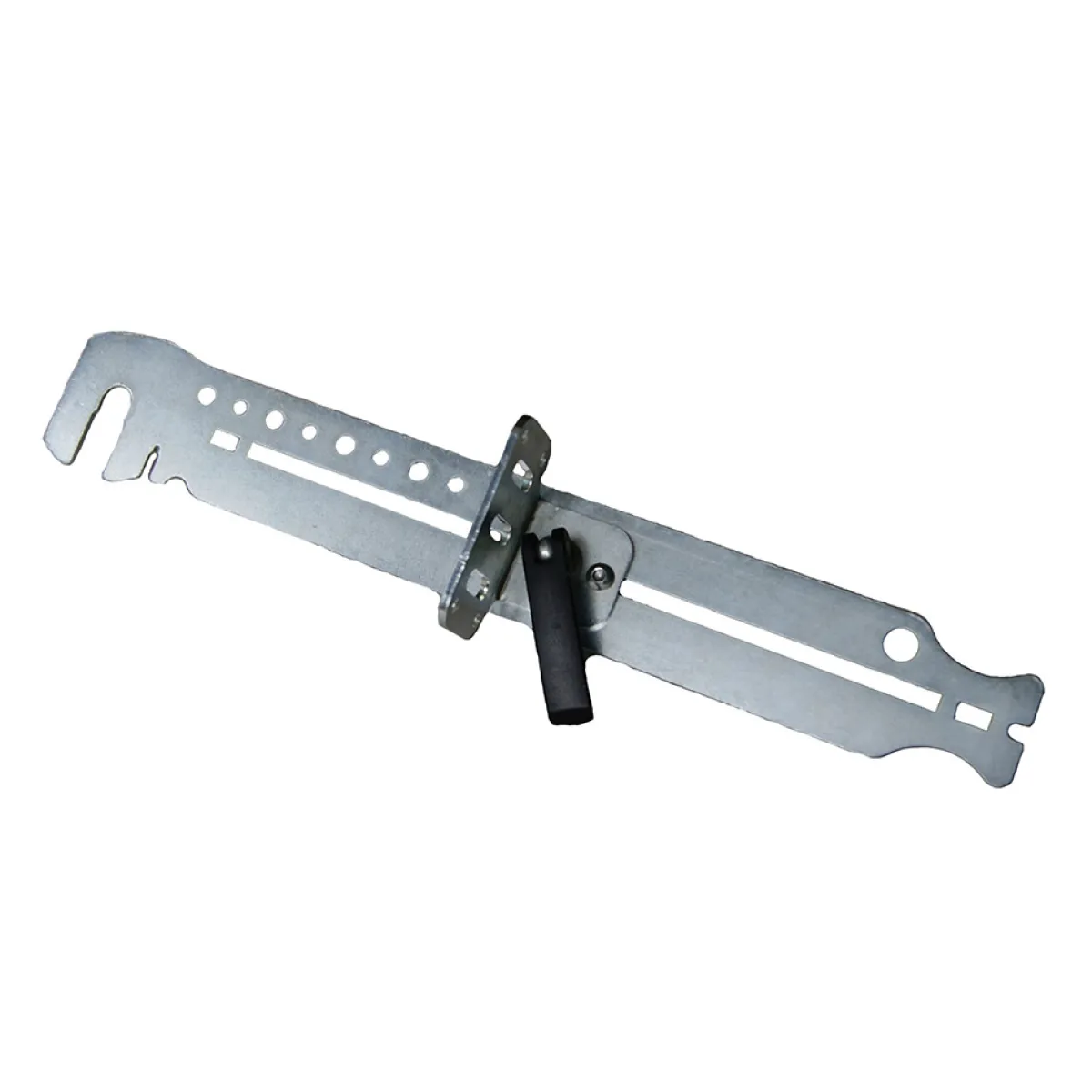

Imfa verktyg för dörr- och fönstermontering. Passar smygdjup upp till 280 mm. Med Imfa verktyg för dörr och fönstermontering är det enkelt att ställa in smygdjupet och fönstret kan monteras av en person efter att det lyfts på plats. Montagetiden minskar och säkerheten ökar då fönstret ej kan falla utåt.

Verktyget har justerbara väggvinklar och smygdjupet ställs in med hjälp av tumstock innan fönstret lyfts på plats. Längst fram finns en urfräsning som passar för karmhylsa eller montageskruv om karmhylsa saknas.

Hur du använder verktyget tillsammans med karmylsa
Haka på verktyget på den översta karmylsan. Skruva in hylsan mot verktyget så att det står i 90 graders vinkel rakt ut från karmen. För vinkeln framåt eller bakåt till önskat smygdjup med hjälp av tumstock. Fixera med vingmuttern. Fönstret lyfts sedan på plats.

Öppna fönstret så man kommer åt karmhålen. Justera karmen genom att skruva ut adjufixhylsorna mot stommen och fäst lämplig skruv genom hylsan. Lossa nu vingmuttern och för vinkeln bakåt. Haka sen av verktyget.

Hur du använder verktyget när karmhylsa saknas
Använd den smala delen av urfräsningen längst fram på verktyget. Fäst verktyget i karmöverstycket med en montageskruv (max längd: 25 mm) så verktyget står 90 grader rakt ut. Ställ in smygdjupet genom att lossa vingmuttern på vinklarna. För vinkeln framåt eller bakåt till önskat smygmått med hjälp av tumstock.

Fönstret lyfts sedan på plats. Öppna fönstret så man kommer åt karmhålen. Justera nu karmen i lod och fäst med lämpliga karmskruvar.

Lossa vingmuttern och för vinkeln bakåt. Slå ett försiktigt slag med hammare och haka av verktyget. Låt montageskruven sitta kvar i karmen.
